一、引言

在高等院校、科研院所等单位的教学、科研活动中，经常需要测量超低频信号的波形和非周期信号的波形，但往往因为价格较低的通用示波器不具有上述功能，而具有这些功能的数字示波器或专用摸拟示波器价格昂贵，致使教学、科研受到了影响。

运用单片机技术和VB6设计的测量系统，不但具有上述功能，而且还能指示波形上任意点的值，还能送大屏幕显示（便于教学演示），尤其经费支出很少（利用单位现有微机和大屏幕，实现一机多用）。基本设计思想为：利用价格低而性能好的单片机（如AT89系列）和具有采样保持器的快速A/D实现数据采集，用VB6通信控件收发数据、用VB6设计用户界面、用VB6处理数据（标度变换、插值后绘制波形、显示波形上鼠标单击处的值等）。本文重点研究测量数据的接收、处理和程序设计。

二、界面设计

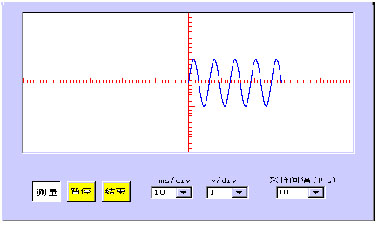

用户界面（见下图所示）是在微型计算机屏幕上显示用于控制测量的按钮和输入输出信息，用鼠标进行操作控制。下表为用户界面使用的主要控件的属性和用途。

用户界面

主要控件的属性和用途

三、数据的接收与处理

1.数据的接收

    运用VB6提供的串行通信控件接收数据,其优点是数据的接收与处理互不影响,这一功能可由通信控件的OnComm事件实现。若把通信控件的Rthreshold属性设置为单片机每次发送给PC机的字节数，则只有当串口接收缓冲区接收到规定的字节数时，才发生OnComm事件，对OnComm事件编写代码，就可进行标度变换并存入数组中，以供绘图过程使用。在发生OnComm事件之前，串口接收缓冲区自动逐个接收数据，同时VB6执行其它代码，如对刚接收的一批数据进行插值、绘制波形等。

2.标度变换

被测模拟信号经A/D转换后，变成了相应的二进制码，不同的A/D器件对数字量的编码方法不同，对于双极性输入的A/D（为测量双极性模拟信号，应选用双极性输入的A/D），通常采用的编码方法为：符号-数值双极性码和偏移二进制双极性码。对于单字节的偏移二进制双极性码，00H对应模拟信号的最大值，80H对应模拟信号的0值，FFH对应模拟信号的最小值（负值）。显然，这些数码虽然与模拟信号有一一对应关系，但并不等于模拟值，因此必须把偏移二进制双极性码所代表的模拟量大小表示出来，常称之为标度变换。经研究，偏移二进制双极性码的标度变换公式为

      V­^­­­_A­^{­­­­­­­}_­=（1- ­­N_B / 2_­­­­­­^n-1­）.V­^­­­_max

式中，N­­_B表示偏移二进制双极性码（对应的十进制值），V­^­­­_A表示N­­_B代表的模拟值，n为偏移二进制双极性码的位数，V­^­­­_max­­为A/D的最大输入模拟值。若被测模拟信号经分压后接入A/D，则还需再乘上分压系数。

3.插值与绘制波形

采集的数据个数毕竟有限,为了把这些数据进行标度变换后绘制成波形,必须把变换后的数据进行插值,建立插值函数,再根据插值函数计算出大量数值,用描点法在坐标系中绘制波形。

当用等间隔法采样时，拉格郎日三点插值的插值函数为

u=[0.5(t-t­₁)(t-t­₂)u­₀ -(t-t­₀)(t-t­₂)u₁+0.5(t-t­₀)(t-t­₁)u₂ ]/tm­­­²

式中，u₀为t=t₀时的u值，u₁为t=t₁时的u值，u₂为t=t₂时的u值，tm为采样时间间隔。时间单位为ms,电压单位为v。

    当采集数据较多时，采用分组插值法，能较好地反映被测信号的波形。

4.计算波形上鼠标单击处的值

    当把鼠标指针指向波形上某点且按下鼠标键时，鼠标指针当前的坐标值自动保存在x、y中，利用x、y和坐标原点oldx 、oldy值及纵横轴每厘米代表的值，就可计算出波形上单击处的值。计算公式为

     u=(oldy-y).Val(Combo2.Text)

     t=(x-oldx).Val(Combo1.Text)

四、程序设计

实现上述功能的核心代码如下：

'声明通用变量

Public oldx As Single, oldy As Single

Private y() As Single

'绘制波形（拉格郎日三点插值,多点时分段）

Private Sub buo()

Dim n As Integer, i As Integer, j As Integer

Dim j1 As Integer, j2 As Integer, t As Single

Dim tm As Single, tm2 As Single

Dim tm3 As Single, u As Single

lp:

If Option2.Value = True Then '按下"测量"时绘制波形

Picture1.AutoRedraw = False  '绘制的波形可被清除

Picture1.Cls                 '清除上次绘制的波形

tm = Val(Combo3.Text) / 1000

tm2 = tm ^ 2                 'tm_­­­­­­²送tm2

tm3 = tm / 1000

n = UBound(y)                '引用y()数组上界

If n >= 3 Then       '测量数据3个以上时才绘制波形

n = Int((n - 1) / 2) '分组插值组数

For i = 1 To n       '建立n个插值函数绘制波形

j = 2 * (i - 1) + 1

j1 = j + 1: j2 = j + 2

t0 = (j - 1) * tm: t1 = j * tm: t2 = (j + 1) * tm

For t = t0 To t2 Step tm3 '建立第i个插值函数绘波形

u = (t - t1) * (t - t2) * y(j) * 0.5

u = u - (t - t0) * (t - t2) * y(j1)

u = u + (t - t0) * (t - t1) * y(j2) * 0.5

u = u / tm2

Picture1.PSet (t / Val(Combo1.Text) + oldx, _

oldy - u / Val(Combo2.Text)), QBColor(9)

DoEvents         '可响应其它控件发生的事件

Next t

Next i

GoTo lp

Else

Picture1.Print "无测量数据"

Exit Sub

End If

End If

End Sub

Private Sub Combo1_Click()

Call buo     '改变横轴值/div时,重绘制波形

End Sub

Private Sub Combo2_Click()

Call buo    '改变纵轴值/div时,重绘制波形

End Sub

'向单片机发送采样信息

Private Sub Combo3_Click()

Dim out(0) As Byte, fa As Single

fa = Val(Combo3.Text)

Select Case fa

Case 10          '采样间隔为10微秒时发送1

out(0) = &H1

Case 100        '采样间隔为100微秒时发送2

out(0) = &H2

Case 1000      '采样间隔为1000微秒时发送4

out(0) = &H4

Case 10000    '采样间隔为10000微秒时发送8

out(0) = &H8

End Select

MSComm1.Output = out   '向单片机发送信息

End Sub

Private Sub Command1_Click()

End                '停止测量

End Sub

'初始化

Private Sub Form_Load()

With MSComm1             '串口初始化

.InBufferSize = 1024     '接收缓冲区1024字节

.OutBufferSize = 512     '输出缓冲区512字节

.CommPort = 1            '串口1

.Settings = "9600,n,8,1" '波特率9600,1个停止位,无校验

.Handshaking = comNone   '无协议

.InputLen = 0            '获得接收缓冲区的所有内容

.InputMode = comInputModeBinary '以二进制格式访问

.RThreshold = 100        '接收缓冲区可接收的字节数

.PortOpen = True         '打开串口

End With

ReDim y(0)               '定义y()动态数组

Combo1.Text = 1          '纵横轴初值:1/div

Combo2.Text = 1

Combo3.Text = 100        '采样间隔初值

End Sub

'建立图片框内的坐标系统

Private Sub Form_Paint()

With Picture1   '使图片框大小随窗体尺寸自动改变

.Top = 200

.Left = 300

.Width = Me.ScaleWidth - 600

.Height = Me.ScaleHeight - 1800

.ScaleMode = 7           '以厘米为单位

oldx = .ScaleWidth / 2   '图片框中心坐标

oldy = .ScaleHeight / 2

.AutoRedraw = True       '使坐标系不被CLS清除

Picture1.Line (oldx, 0)-(oldx, .ScaleHeight), _

RGB(255, 0, 0)           '画纵轴

Picture1.Line (0, oldy)-(.ScaleWidth, oldy), _

RGB(255, 0, 0)           '画横轴

End With

For xt = -14 To 14        '画横轴厘米刻度线

If xt <> 0 Then

Picture1.Line (oldx + xt, oldy - 0.2)-(oldx _

+ xt, oldy), RGB(255, 0, 0)

End If

Next

For xt = -14 To 14 Step 0.1 '画横轴毫米刻度线

If xt <> 0 Then

Picture1.Line (oldx + xt, oldy - 0.1)-(oldx + _

xt, oldy), RGB(255, 0, 0)

End If

Next

For yt = -9 To 9           '画纵轴厘米刻度线

If yt <> 0 Then

Picture1.Line (oldx, oldy + yt)-(oldx + 0.2, _

oldy + yt), RGB(255, 0, 0)

End If

Next

For yt = -9 To 9 Step 0.1  '画纵轴毫米刻度线

If yt <> 0 Then

Picture1.CurrentX = oldx - 0.4

Picture1.CurrentY = oldy + st - 0.1

Picture1.Line (oldx, oldy + yt)-(oldx + 0.1, _

oldy + yt), RGB(255, 0, 0)

End If

Next

End Sub

'把串口接收的数据送y()数组

Private Sub MSComm1_OnComm()

If MSComm1.CommEvent = comEvReceive Then

Dim yy() As Byte, n As Integer

k = MSComm1.InBufferCount '串口接收的字节数送K

yy = MSComm1.Input '把串口接收的所有字节送yy()

ReDim y(0)

y(0) = yy(0)       '取出被测摸拟量被衰减的倍数

For i = 2 To k

n = UBound(y)             '当前y()数组上界

ReDim Preserve y(n + 1)   '数组y()增加1个元素

y(n + 1) = yy(i - 1)  '把Byte型数据转换为Sigle型

y(n + 1) = -y(0) * (y(n + 1) / 128 - 1) * 5 '标度变换

Next

End If

End Sub

Private Sub Option2_Click()

Call buo       '按下“测量”按钮时绘制波形

End Sub

'计算、显示波形上任一点的值

Private Sub Picture1_MouseDown(Button As Integer, _

Shift As Integer, x As Single, y As Single)

x = (x - oldx) * Val(Combo1.Text) '计算单击处的值

y = (oldy - y) * Val(Combo2.Text)

Picture1.Line (0, 0)-(3, 2), _

Picture1.BackColor, BF           '清除该矩形区

Picture1.CurrentX = 0            '移动光标

Picture1.CurrentY = 0

Picture1.Print "该点数据:"

Picture1.Print "t="; x; "ms"     '显示t值

Picture1.Print "u="; y; "v"      '显示u值

End Sub

五、结语

用VB6收发数据、设计用户界面、处理数据（标度变换、插值后绘制波形、显示波形上鼠标单击处的值等）及其程序设计的方法，有一定的理论和实用价值，也可应用于其他编程语言。
