三、系统设计

1.     网络结构

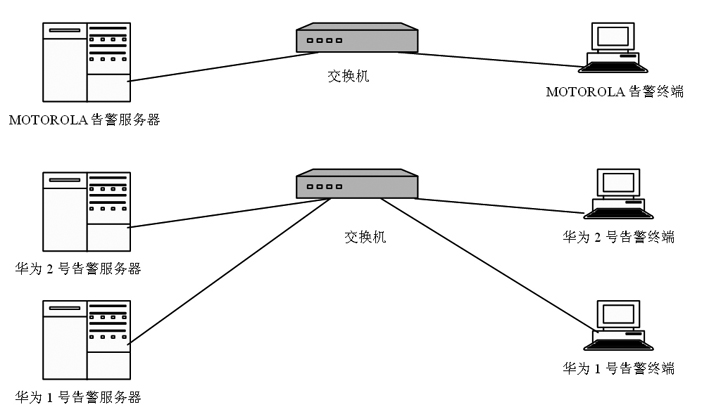

原有网络结构如图2所示。

图2

从网络结构图可以看出MOTOROLA告警系统与华为告警系统分别处于完全不同的网络中，为了对告警终端的通信包进行监听，需要对原有的网络结构略加改动，在告警终端前加入集线器，同时在华为2号告警终端上加装一块网卡与MOTOROLA告警网络连接，改动后的网络结构如图3所示。因为华为告警终端为Windows操作系统，所以直接在华为2号告警终端安装基站综合告警系统即可对三台告警终端进行网络监听。

2.数据库设计

由于每天的告警信息量不算很大，采用微软的Access即可满足要求。主要数据表包括基站信息表SiteInfo、告警信息表AlarmInfo、告警记录表AlarmLog，表具体结构如下：

(1)基站信息表SiteInfo
