通过XML Schema的描述，可以清楚地表示XML文档的结构，先定义文档的根结点<EMR>，接下来定义子元素< Patient >、< Symptom >、< History >、< Record >，其中< Record >元素可以出现多次，然后定义<EMR>元素的属性：< EMRID >、< Type >、< Date >，最后再定义子元素、属性、数据结构。通过图1可以清楚的看到树状的XML文档结构。

图1  <EMR>的属性与子元素

在图1中显示的<Patient>下面还有子元素，详情见图2，其中<PersonalInfo>与<PhysicalExam>下的子元素，由于篇幅有限这里不再显示。

图2  <Patient>的子元素

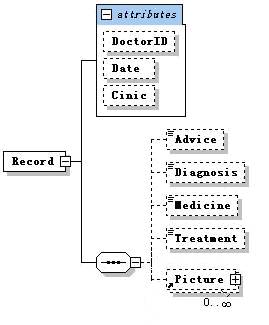

在图1中显示的<Record>元素可能多于一个，但至少有一个，<Record>下面属性与子元素的定义见图3。

图3  <Record>的属性与子元素
